210-Q2火花探测器
分享到:
210-Q2火花探测器
品牌: AUTOCON
型号: 210-Q2
产品详情

火花探测器,火花探测原理,火花探测功能



210-Q2型 火花探测器


一,结构原理:


210-Q2火花探测器一般适用于1到2个安装点的除尘系统管道选用,作为除尘防火安全的必须装置。Q2款是基于之前的200和210平台推出的升级版本。它具备之前版本所有优势功能以外,对智能化和人性化的提出了新的标准。对于用户后期使用过程中,因管理制度不到位,或管理人员疏忽所产生的安全隐患提出了更加便捷的方案。就是可以定期进行维护保养提醒和记录。这一突破性的功能是目前国际主流品牌所从未涉及的智能化人性化配置。为安全提出了更高一层的保障。


Q2火花探测系统是由火花红外探测器,中心控制器,三级放大器,双喷熄灭系统,无压继电器联动系统及高频声光报警系统组成。相应的配套系统还包含增压水机组,供水箱,气力清洁系统,高温光纤等组件。可根据用户的实际情况选用。


火花探测采用微红外技术,对粉尘环境出现的微小火花,所携带的红外线进行分析比对,同时利用数字和光学原理,通过控制中心进行计算,以确定相应的火花强度和持续时间,从而判定火花数量及安全威胁程度。红外技术的稳定性是温度,紫外线等所不能取代的主流技术,在国外安全检测系统中得到了上百年的应用,且相当成熟和标准。而红外火花探测的难度核心,则在于红外信号无损放大技术的应用,它采用可变修复技术,对红外线号进行放大的同时采用了分级分部的逻辑,而不是简单的物理放大,从而避免了放大过程中信号噪音的干扰影响,让精准度提到相当高的水平。目前国际通行的产品中,能做到这一点的当数一二。


探测系统的精准逻辑加上控制系统超级运算速度,是火花探测系统自探测到熄灭,再到联动控制,精准高速的前提。这让整个系统的综合响应时间缩短到0.3秒以内。为大量的系统应用提供了方便。特别是对于中央除尘管道安装距离较好短的场合更为适合。


二,应用环境:


Q2火花探测器主要用于家具生产,木材加工,金属打磨,纺织烟草等行业的粉尘废气处理系统。为生产安全提供防火防爆检测报警及熄灭措施。一般配套中央除尘器,布袋除尘器相对最多。


三,核心功能:

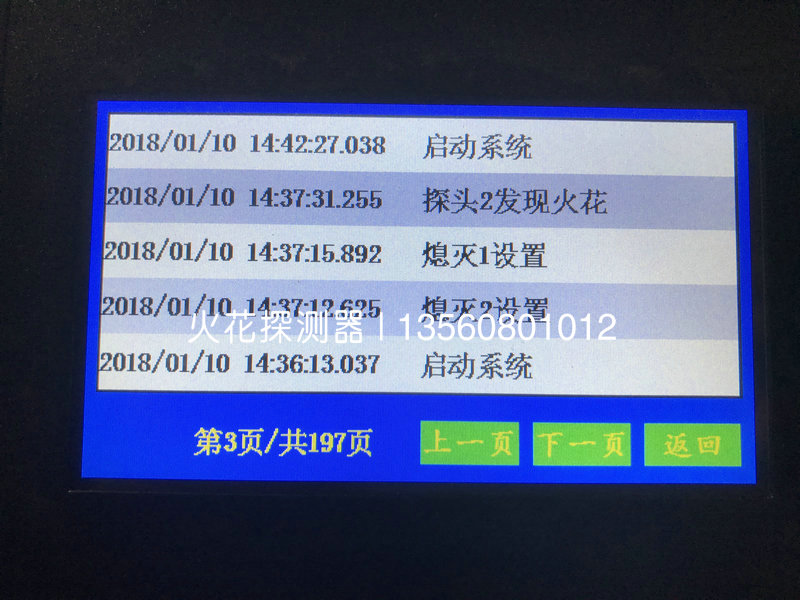

210-Q2系统具备的高速探测,触摸屏操作,数据永久记录,自动自检,报警级别可调,抗干扰功能和记录以外,对当前供水压力也有检测和报警功能,提升了因维护操作不到位所产生的安全隐患的安全等级。同时,系统对于单台除尘器的主管道数量1-2条之间的,非常经济实用,更具性价比。系统采用分组模块设计,多通道信号输入和输出,点对点的检测和记录,增加了设备的智能化和人性化的功能特点。得到大量用户的选用和肯定。最具优势的功能即智能化的保养维护提醒功能,成为当前主流国际品牌所不及的亮点。


四,性能特点:


火花探测系统由红外感光探头器,主控制中心,熄灭系统,报警系统及联动控制等几大部分组成。火花探头决定了系统的灵敏度,控制中心决定了系统的实效性。其它系统的有机配合形成了除尘系统一道安全的防火墙。火花探测采用国际主流控制芯体,对光波,红外及可见光等不同的波长,频率等进行过滤分析,确保管道系统中出现火花时,相应机构的准确性和稳定性,特别是对于复杂环境的光波处理更显优势。控制中心采用模块式设计,对各探测通道的信号进行点对点处理,超级算法让系统对于光信号的直接读入更具优势,较传统的光电转换(PLC)是不可比拟的。控制中心负责信号的处理,和熄灭,报警,联动等指令的传达。熄灭系统采用压力喷头设计。要求输入水压不低于4公斤,一般须配置4-6公斤压力的水源,会达到更好的雾化喷淋效果,同时不会对除尘系统内部灰尘造成影响,不存在大量积水流入箱体,造成箱体内灰尘板结。整个系统的有效配合,是安全保障的必须条件。系统的安全运行和定期维护也是其中重要的环节。为安全的生产环境提供最为友好的运行保障。


五,安装方式:






火花探头与熄灭装置分别安装于主风管前后段,且一般间距应保证9-12米之间。控制及报警系统距火花探头布线长度不超过50M,本系统安装时须接入220V电源和0.4-1.6MPa不间断水源。



六,安装条件:

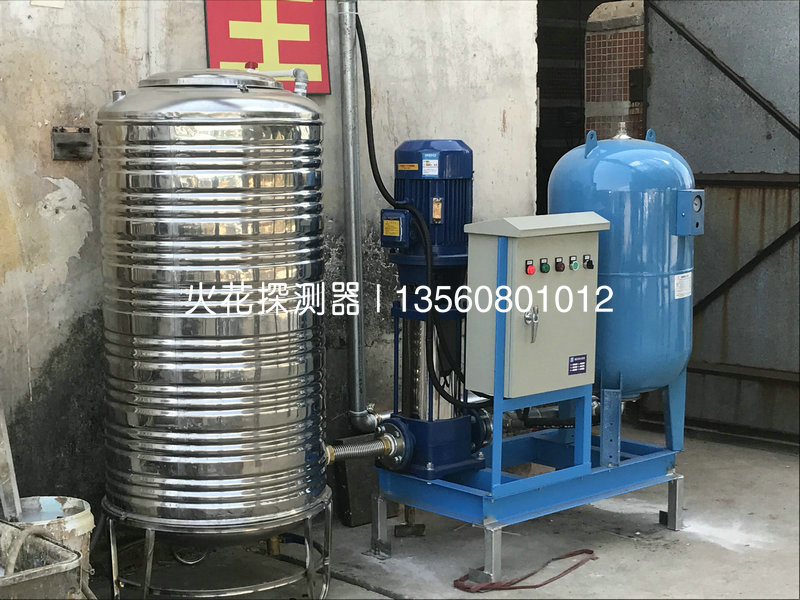

Q2型用于常温除尘管道时,依照上图可以,分别布置各探测及熄灭点使用。对于高温环境来说,一般100-300摄氏度之间时,探头须配套对应长度的光纤导体,作为信号拾取辅助配套,以防止高温影响探头物理结构及相应的电子性能。而对于用户方来说,熄灭所需要的水源压力同样重要,4公斤以上的清洁水源是熄灭系统能安全稳定运行的保障。若达不到相应的压力,我们同样可以通过选配增压水机组来完成加压和恒压,以保障火花探测系统的运行安全性。


另外, 火花探测器安装时,一般采用对射式安装,且安装探测与熄灭装置的有效间距须保证9米左右的区间。以保证探测与熄灭系统配合联动控制的有效性和安全性。 若因安装条件不足时,可通过改造管路或降低风速的方式进行处理。但后者对于大多数用户不建议采用。因此造成的管路积尘会形成二次起火隐患。 对于UV油漆线砂光线,粘性粉尘经过管道探头时,易附着,从而造成探测元件堵塞,影响探测效果,须同时加装气吹装置。



七,注意事项:


1. 安装材料:a, 电缆线采用RVVP0.75*5芯,4芯和3芯(不同型号有区别)带屏蔽电缆线,接入时屏蔽线同时须接通接线器。b, 水管采用镀锌DN50管,开牙并采用液态生料带进行密封性连接。c, 电源采用AC 220V 10A ,对于供电异常的用户,须增加相应的备用电源。
2. 安装标准:a,电路布置时须独立线管,尽量不与其它动力线路并线布置。电路接头处安装保证稳固。探头安装于管道左右侧,保持正对。喷头安装于管道顶部即可。b, 水路安装是以就近原则为准,确信信号及水源的即速响应。若供水源水压不足时,如低于2公斤,和水量不足时,须增加500L储水箱以备用。

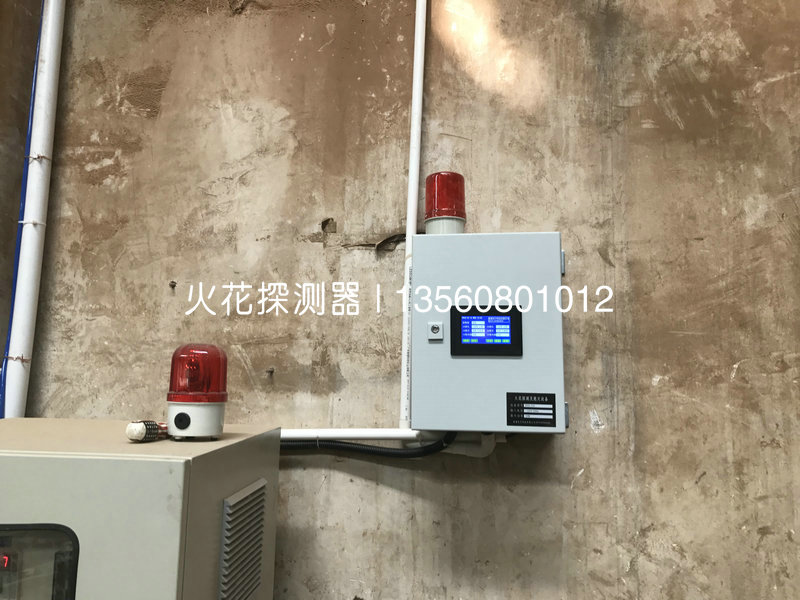

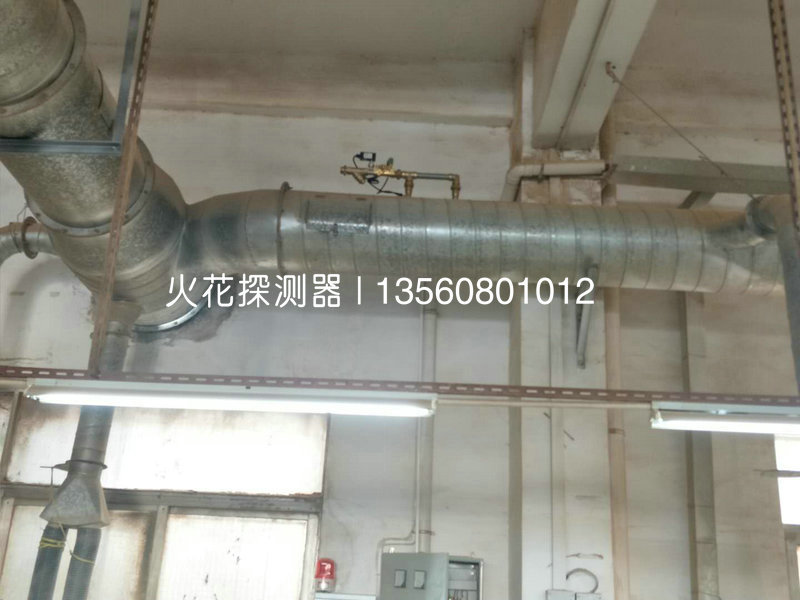

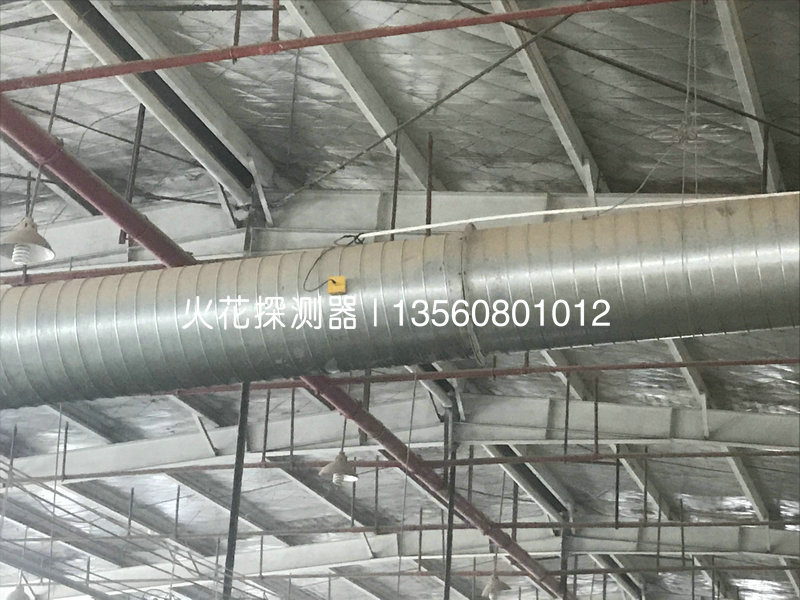

八,应用案例:
















更多案例:








相关参数:


产品型号
210-Q2额定功率30 W
额定电压AC 220 V频率50 Hz
额定电流1~2 A运行温度-40 ~ 85 ℃
